Mesh to Micron: The Ultimate Conversion Guide

V precíznom-svete priemyselnej filtrácie, schopnosť prekladať medzi nimiPočet ôkaMicron Ratingsje nevyhnutná technická zručnosť. Zatiaľ čo "Sieť" sa vzťahuje na počet vodičov na lineárny palec, "Mikrometer" (mikrometer, $\\mu m$) definuje absolútnu vzdialenosť medzi týmito vodičmi. Výzva pre inžinierov spočíva v tom, že tieto dve jednotky nemajú pevný, lineárny vzťah. Pretože hrúbka drôtu (priemer drôtu) sa môže výrazne líšiť aj v rámci rovnakého počtu ôk, sito so 100 okami od jedného výrobcu môže mať výrazne odlišnú filtračnú schopnosť ako sito so 100 okami od iného výrobcu. Tento nesúlad môže viesť ku kritickým chybám v dynamike tekutín, výpočtoch poklesu tlaku a účinnosti zadržiavania častíc.

Táto príručka poskytuje komplexný rámec na pochopenie matematického a fyzikálneho vzťahu medzi sieťou a mikrónmi. Prejdeme za jednoduché vyhľadávacie tabuľky, aby sme preskúmali premenné, ktoré diktujú presnosť filtrácie, vrátane vplyvu rozchodu drôtu, vzorov väzby a tepelnej rozťažnosti materiálu. Či už pracujete v oblasti farmaceutického čistenia, leteckej hydrauliky alebo -ťažkého čistenia odpadových vôd, tento „Sprievodca ultimátnou konverziou“ vás vybaví receptúrami a technickými informáciami potrebnými na špecifikáciu presného filtračného média potrebného pre vašu aplikáciu. Zvládnutím týchto konverzií zaistíte, že váš filtračný systém bude pracovať so špičkovou účinnosťou pri zachovaní najvyšších bezpečnostných štandardov.

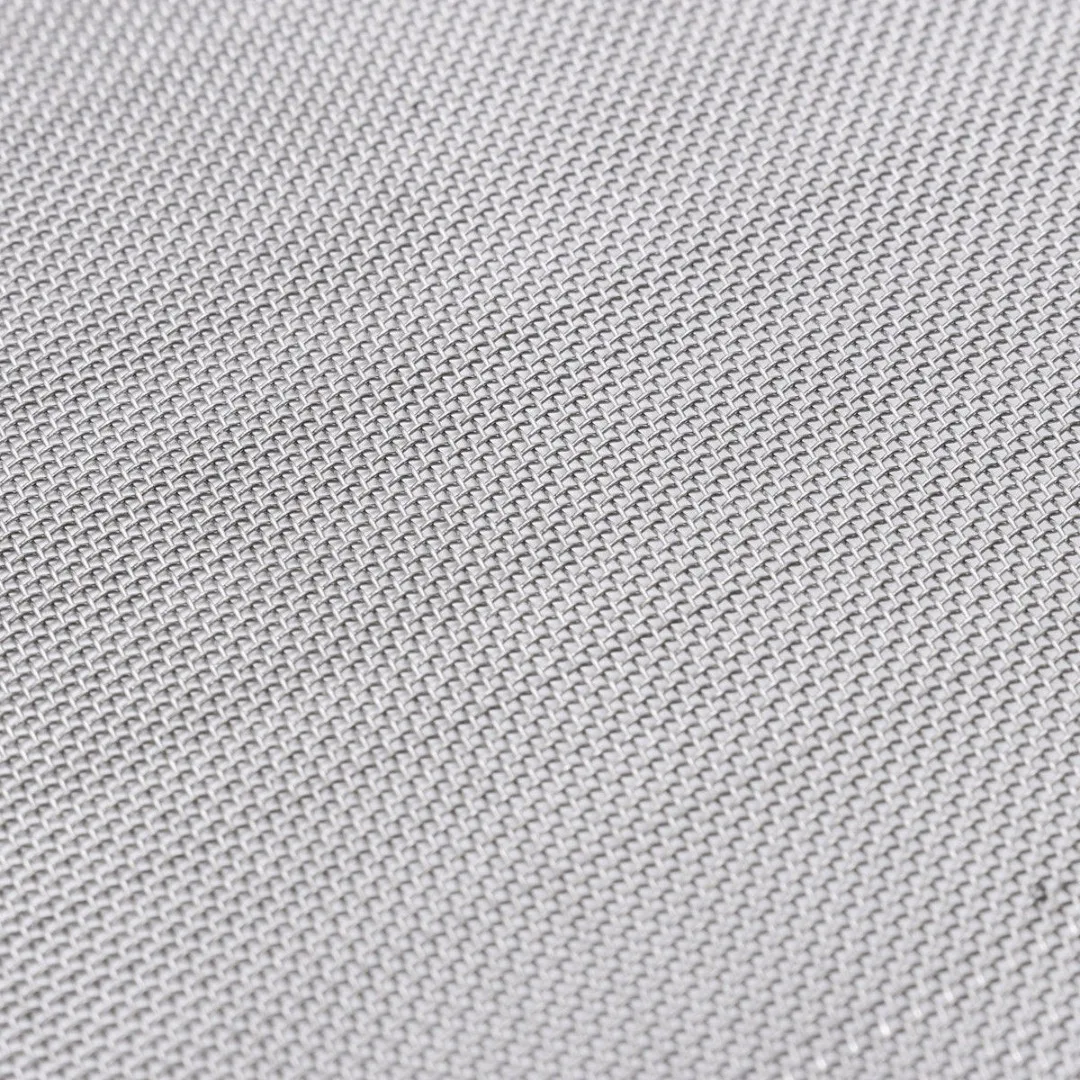

Čo je Mesh Count?

Počet ôk je imperiálna jednotka merania používaná predovšetkým v priemysle tkania drôtov. Predstavuje počet otvorov, ktoré sa vyskytnú cez jeden lineárny palec (25,4 mm) obrazovky. Na zistenie počtu ôk technik počíta od stredu jedného drôtu do stredu drôtu vzdialeného presne jeden palec. Vyšší počet ôk znamená jemnejšie sito s väčším počtom drôtov a menšími otvormi. Samotný počet ôk je však „nominálna“ hodnota-opisuje štruktúru väzby, ale nie presnú veľkosť častíc, ktoré zastaví.

Micron (mikrometer) vysvetlil

Mikron ($\\mu m$) je metrická jednotka rovnajúca sa jednej-milióntine metra alebo jednej-tisícine milimetra. Pri filtrácii určuje mikrónové hodnotenieVeľkosť clony-voľný priestor medzi vodičmi. Toto je "absolútne" meranie. Ak je filter dimenzovaný na 40 mikrónov, je navrhnutý tak, aby zabránil prechodu pevných častíc väčších ako 40 mikrónov. Pre perspektívu, priemerný ľudský vlas má hrúbku približne 70 mikrónov a ľudské oko môže vo všeobecnosti vidieť častice do 40 mikrónov bez zväčšenia.

Rozdiel medzi nominálnym a absolútnym hodnotením

Pri prevode ôk na mikróny je dôležité rozlišovať medzi nominálnym a absolútnym hodnotením. ANominálne mikronové hodnotenieje odhad veľkosti častíc, ktoré môže filter zadržať pri určitej účinnosti (napr. 90 %). AnAbsolútne mikronové hodnotenieje priemer najväčšej častice, ktorá môže fyzicky prejsť cez najväčší otvor vo filtri. Vlastné filtre z drôteného pletiva sa zvyčajne zameriavajú na absolútne hodnotenia, pretože pevná geometria tkaného kovu poskytuje predvídateľnejšie výsledky ako filtre zo syntetických vlákien.

Úloha priemeru drôtu (d)

Priemer drôtu je najviac prehliadanou premennou v procese konverzie. Ak máte dve rôzne sitá so 100{2}}okami-, jedno vyrobené s drôtom s priemerom 0,10 mm a druhé s drôtom s priemerom 0,12 mm – drôt s veľkosťou 0,12 mm vytvorí oveľa menší otvor (otvor).

Prípad A:100 mesh s 0,10 mm drôtom s otvorom=154 mikrónov.

Prípad B:100 mesh s 0,12 mm drôtom s otvorom=134 mikrónov. Ako je znázornené, malá zmena v priereze drôtu má za následok 13% rozdiel vo veľkosti filtrácie. To je dôvod, prečo musíte vždy overiť priemer drôtu predtým, ako budete dôverovať všeobecnej konverznej tabuľke.

Univerzálny vzorec konverzie

Na výpočet clony (w) v mikrónoch musíte použiť nasledujúci matematický vzťah:w (mikrónoch)=[(25,4 / počet ôk) - Priemer drôtu v mm] * 1000

Tento vzorec vám umožňuje vypočítať presné mikrónové hodnotenie pre akúkoľvek vlastnú väzbu. Napríklad, ak máte 200-mesh sito s priemerom drôtu 0,05 mm:

25,4 / 200=0.127 mm (Toto je rozstup)

0,127 mm - 0.05 mm=0.077 mm (Toto je clona v mm)

0,077 * 1000=77 mikrónov.

Výpočet percenta otvorenej plochy

Percento otvorenej plochy (OA) je rozhodujúce pre prietok a pokles tlaku. Predstavuje pomer otvorov k celkovej ploche siete.OA %=[Clona / (Clona + priemer drôtu)]^2 * 100Pomocou vyššie uvedeného príkladu 200 mesh: OA %=[0,077 / (0.077 + 0.05)]^2 * 100=36.6 %

Bežná sieť z nehrdzavejúcej ocele na mikrónový stôl

Táto tabuľka používa štandardné priemery drôtu (ASTM E11) pre drôtenú tkaninu z nehrdzavejúcej ocele.

V laboratórnych a špičkových{0}}tech aplikáciách sa často používa sieťovina „Ultra-Fine“. Merania tu musia byť mimoriadne presné, pretože tieto obrazovky sa používajú na klasifikáciu pod-viditeľných častíc.

Neštvorcové{0}}otvory

Hladké a keprové holandské väzby nemajú štvorcové otvory. Namiesto toho sú osnovné drôty hrubšie a rozmiestnené, zatiaľ čo uzatváracie drôty sú tenšie a pevne spojené. Vznikne tak „kľukatá cesta“ alebo klinový-otvor. Pretože otvory nie sú ploché, nemôžete použiť štandardný lineárny vzorec na nájdenie mikrónového hodnotenia.

Absolútne vs. technické hodnotenie mikrónov

Pre holandské väzby výrobcovia poskytujúAbsolútne mikronové hodnoteniena základe laboratórnych testov sklenených guľôčok alebo testov s bublinkovým bodom. Napríklad holandská väzba "24 x 110" má absolútne hodnotenie približne 115 mikrónov, zatiaľ čo väzba "325 x 2300" môže dosiahnuť absolútne hodnotenie 2 mikróny. Pri prevode holandských tkanín sa vždy spoliehajte skôr na údaje o výkone výrobcu než na manuálne merania.

Tepelná expanzia v horúcich procesoch

Pri vysokoteplotných aplikáciách (napr. extrúzia polyméru alebo filtrácia horúcich plynov) sa kovové drôty rozťahujú. Toto rozšírenie mierne znižuje počet ôk a mení veľkosť otvoru. Ak je filter navrhnutý pre 20{10}}mikrónovú veľkosť pri izbovej teplote, môže sa zväčšiť na 21 alebo 22 mikrónov pri 500 stupňoch . Inžinieri musia brať do úvahy koeficient tepelnej rozťažnosti materiálu (CTE) pri premene siete na mikróny pre prostredia horúcich procesov.

Skreslenie a napätie tkania

Ak je sieťka natiahnutá cez rám (ako pri vibračných sitách), drôty sa predĺžia. Toto predĺženie zväčšuje veľkosť otvoru. Sito so 100-okami, ktoré bolo príliš-napnuté, môže fungovať ako sito s 90 okami. Meranie mikrónového hodnotenia „Ako nainštalované“ je preto nevyhnutné na zabezpečenie konzistentnosti procesu.

Opotrebenie a korózia

V priebehu času môžu abrazívne kvapaliny stenčiť drôty eróziou alebo koróziou. Keď sa priemer drôtu (d) zmenšuje, zväčšuje sa otvor (w). To znamená, že mikrónové hodnotenie filtra sa počas jeho životnosti "posúva". Pravidelné kontroly údržby by mali zahŕňať meranie priemeru drôtu, aby ste sa uistili, že filter neprekročil svoju povolenú mikrónovú toleranciu.

Prispôsobenie veľkosti častíc počtu ôk

Ak chcete vybrať správny filter, musíte najprv poznať veľkosť nečistôt, ktoré chcete odstrániť.

Identifikujte cieľovú veľkosť častíc(napr. 150 mikrónov).

Pozrite si tabuľku konverziínájsť najbližšiu sieť (napr. 100 ok).

Skontrolujte priemer drôtuaby ste sa uistili, že otvorená oblasť spĺňa vaše požiadavky na prietok.

Zvážte bezpečnostný faktor:Inžinieri často vyberú počet ôk o 10 až 20 % jemnejšie ako cieľová častica, aby zohľadnili odchýlky vo väzbe.

Vzťah medzi otvorenou plochou a poklesom tlaku

Vyšší počet ôk nemusí vždy znamenať lepší filter. Ak je mikrónové hodnotenie príliš jemné pre viskozitu kvapaliny, "tlaková strata" ($\\Delta P$) bude príliš vysoká, čo povedie k zlyhaniu systému. Pomocou údajov o konverzii vyvážte zadržiavanie častíc (mikróny) s prietokovou kapacitou (otvorená plocha).

Zhrnutie kľúčových poznatkov

Prevod siete na mikróny je oveľa viac než len jednoduché cvičenie pri pohľade na graf. Je to technický výpočet, ktorý musí brať do úvahy priemer drôtu, typ väzby a prevádzkové podmienky. Pomocou univerzálneho vzorcaw = [(25.4/M)-d] * 1000môžete získať presné informácie o výkone vášho filtra. Pamätajte, že zatiaľ čo počet ôk poskytuje štruktúru, hodnotenie mikrónov poskytuje výsledky. Jediným spôsobom, ako zaručiť spoľahlivosť a účinnosť vášho priemyselného filtračného systému, je zabezpečenie správnych údajov pre obe.
